超声波明渠流量计

GL-MQ-201-C4

浙江陆恒环境科技有限公司

一、产品简介

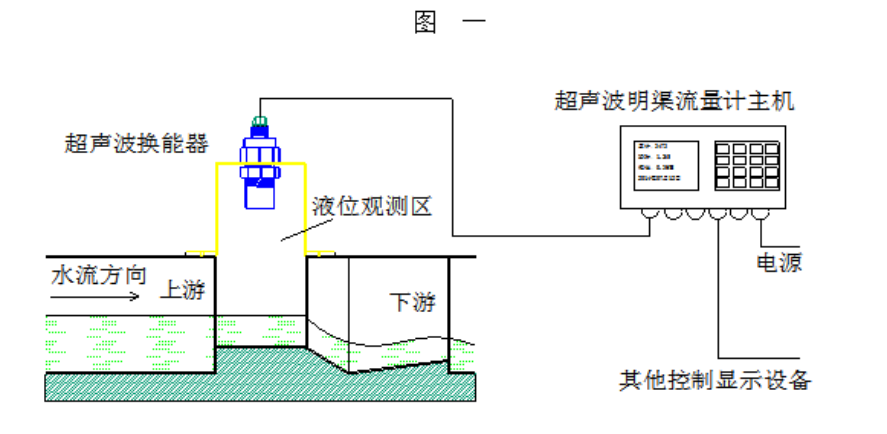

超声波明渠流量计原理是配合量水堰槽直接测量液位，通过相应的液位-流量换算关系把液位深度转换为量水槽内的流量。量水槽内液位越高流量越大，反之液位越低流量越小。其测量原理如图一所示：

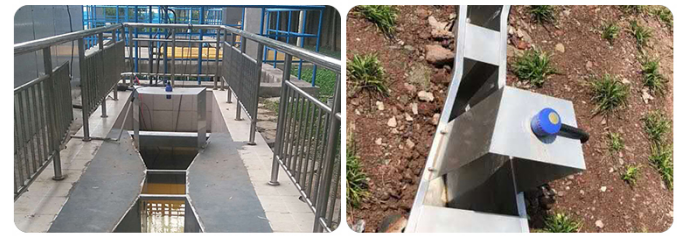

超声波换能器安装于水槽上方。检测到超声波换能器端面到液面的距离，根据超声波换能器的安装高度减去液面到超声波换能器的距离等于流过量水槽的水位深度，将水位深度带入流量换算公式得出流量。计算公式请查看第10页明渠流量计的应用，其不同的槽型其几何参数也不相同，故使用时一定要注意设置槽型的所有参数。

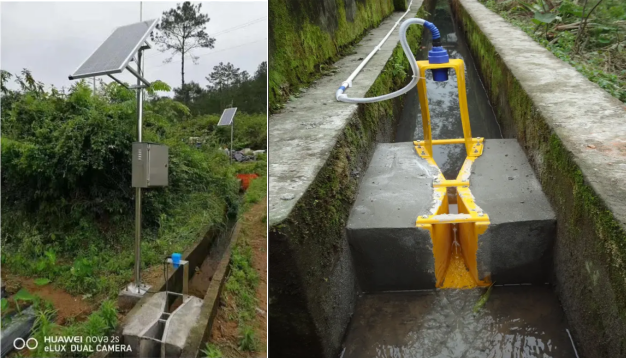

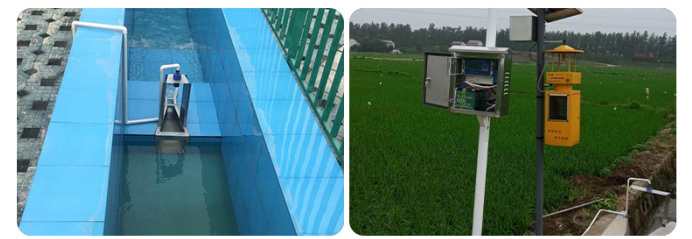

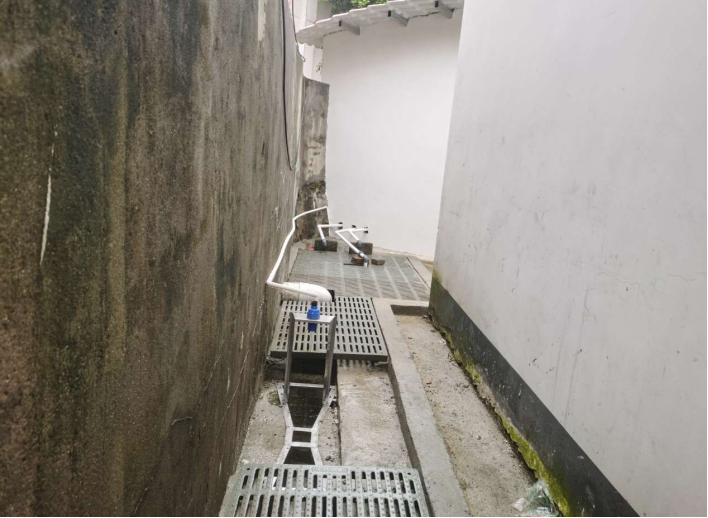

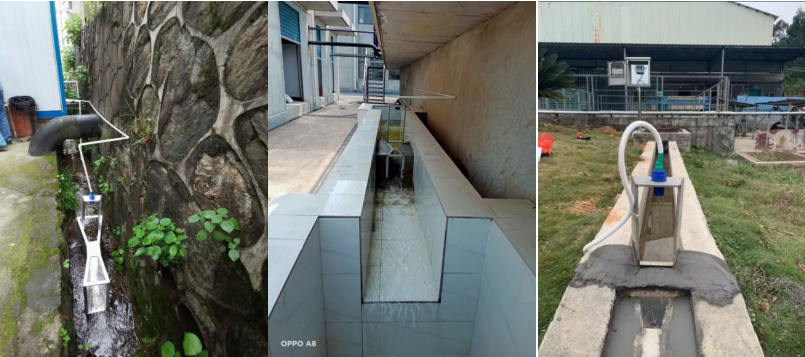

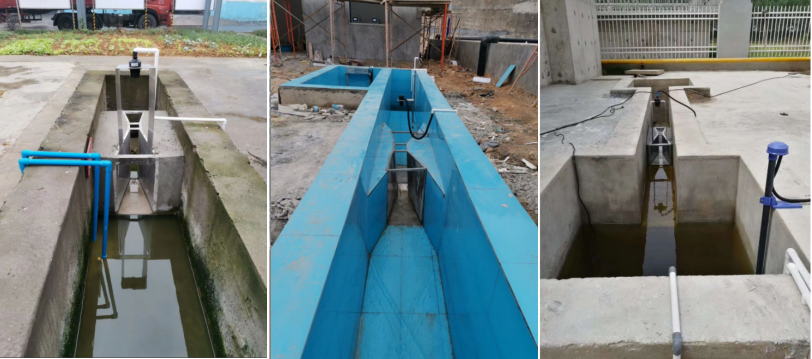

适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等明渠的进水渠、出水渠流量测量。

一、产品特点

1、超声波非接触式液位测量，完全对被测液体没影响，液位测量准确是理想的液位仪。

2、探头功耗低，安装简便，易定位，广泛应用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

3、超声波液位计带历史流量计录功能，可记录过去60小时、30天、12个月、10年的流量数据，机身内置50万条存储。

4、仪表控制功能全面，四路继电器信号输出，易连接常用执行机构（电动机，报警器等）。

5、根据工况要求，探头可选IP68、防腐、防爆、小盲区高精度型、超低功耗、大量程等特殊型号产品。

6、中文显示界面，18键按键操作。更加通俗易懂的菜单选项，更加快捷的实现人机交流。


7、内置远程通信模块，可订制各种通信协议（订购时定制）。

二、技术参数
