增强型一体超声波液位
一、产品简介
增强型一体超声波物位仪/液位计吸取了国内外多种物位仪优点。实现了全数字化，人性化 设计理念的通用型物位仪，具有完善的物位测控功能。数据传输功能和人机交互功能。本产品采 用进口工业级芯片，数字温度补偿等相关专用集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示，外壳采用工程塑料 ABS 防水外壳，壳体小巧且相当坚固。

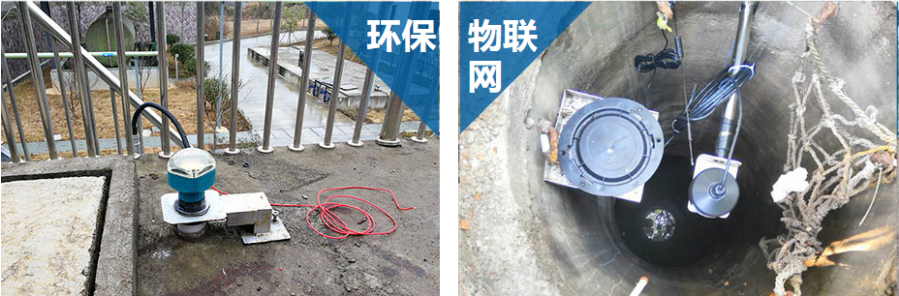

由于为非接触式检测方式，较其它仪器更卫生， 能满足大部分液位、料位测量要求，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。因此可广泛应用于与料位、液位测控相关的各个领域。
二、技术参数
项目 | 详细参数 |
测量范围 | 20m 内可定制 |
测量盲区 | 0.3-0.5m (与量程而不同) |
测量误差 | ±0.3%F.S |
仪表显示 | OLED 中英文菜单(自带发光) |
分辨率 | 1mm |
仪表键盘 | 三位轻贴片按键 |
工作频率 | 20-350KHz |
输出信号 | 4-20mA、1-5V、RS485、HART |
供电方式 | DC11-28V(三/四线制) DC 18-28V(两线制) AC220V |
功 耗 | 0.6W |
固有频率 | 5-6KHz |
外壳防护 | IP68 |
长期稳定性 | ≤0.2%FS/年 |
零点温度漂移 | ±0.03%FS/℃ |
灵敏度温度漂移 | ±0.03%FS/℃ |
外壳材质 | 304不锈钢(可定制316L |
线缆材质 | 聚氨酯(可定制聚四氟乙烯) |
三、产品选型
型号 | 代码 | 注释 |
SZY-102 | 增强型一体超声波液位计 | |
输出信号 | AO1 | 4-20mA(两线制，可加HART通讯) |
AO2 | 4-20mA(三线制) | |
AO3 | 1-5V | |
C4 | RS485(Modbus RTU协议) | |
I02 | 继电器输出 | |
4G | 4G通讯信号 | |
供电电源 | 缺省 | DC18-28V(两线制)、DC 11-28V(三/四线制) |
V2 | AC220V供电 | |
量程范围 | 缺省 | 20m内可定制 |

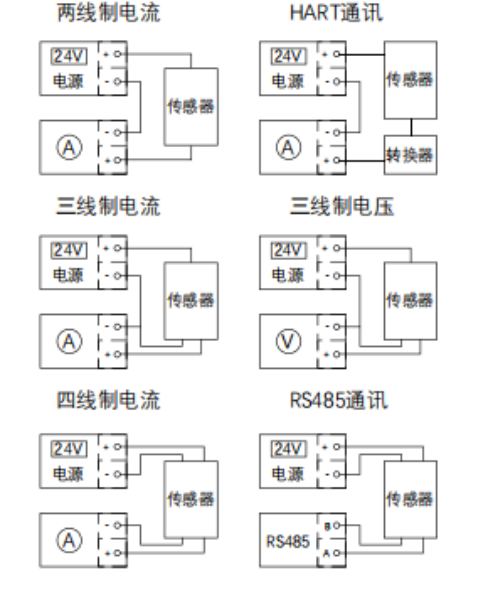

四、接线定义
五、产品尺寸
